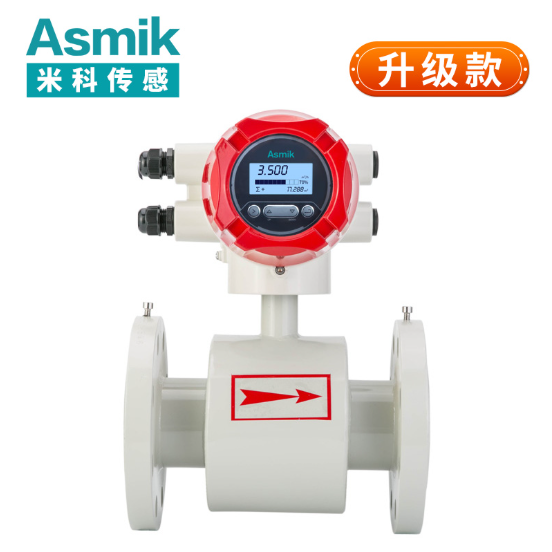

管道流量計 dn400（以電磁流量計為主）是中大型管道流體計量的核心設備，廣泛應用于市政供排水主干管、工業循環水系統（如電廠、鋼鐵廠）、化工園區弱腐蝕溶劑輸送、大型污水處理廠進出水總管等場景。其適配 dn400 管道（公稱內徑 400mm，實際內徑需結合壁厚修正，如碳鋼管道壁厚 10-14mm，實際內徑約 380-372mm），憑借無壓力損失、耐復雜流體（含泥沙污水、弱腐蝕溶劑）、適配中大型流量（每小時流量范圍約 212-4241m³，按最佳流速 0.5-10m/s 計算）的優勢，能滿足中大型管道 “低能耗、高精度、長期穩定” 的計量需求。相較于其他類型大管徑流量計，電磁流量計無節流件設計可避免大流量下的能量損耗（每年節省泵組能耗數萬度），且多電極布局能有效應對中大型管徑流態不均問題，同時適配不同流體的腐蝕、含雜特性，是現代中大型管道流體輸送系統的關鍵計量裝備。下文將從測量原理、核心結構、精度影響因素、規范安裝及維護校準五方面，系統解析管道流量計 dn400（電磁式）的技術要點與實際應用邏輯。


一、管道流量計 dn400（電磁式）的測量原理與中大型管道適配邏輯

（一）核心測量原理（基于法拉第電磁感應定律）

管道流量計 dn400（電磁式）的測量原理雖與中小管徑一致，但針對中大型管道特性進行了關鍵優化：當導電流體（導電率≥5μS/cm，如市政污水、工業循環水）流經 dn400 管道時，會切割傳感器勵磁線圈產生的均勻交變磁場（勵磁頻率 0.3-1Hz，低頻設計可覆蓋大管徑截面，避免磁場分布不均）。管道內壁圓周分布的 4-6 組電極（中大型管徑專用布局）捕捉與流速正相關的感應電動勢，信號大小遵循公式E=k·B·D·v（E 為感應電動勢，k 為儀表常數，由電極數量與結構決定；B 為磁場強度，與勵磁電流成正比；D 為管道實際內徑；v 為流體平均流速）。
轉換器接收多組電極信號后，經濾波、放大與數據融合處理（消除偏流干擾），結合管道橫截面積（按公稱內徑 400mm 計算，A=π×(0.4/2)²≈0.1257㎡），通過體積流量公式 Q=v?A?3600計算每小時流量。例如，當流體流速為 6m/s 時，每小時流量 = 6×0.1257×3600≈2715m³，完全覆蓋化工園區每小時 2000-3000m³ 的循環水輸送、市政水廠每小時 2500-4000m³ 的供水需求，契合中大型管道的流量特性。

（二）中大型管道適配邏輯（區別于中小管徑）

1. 磁場生成優化：dn400 管徑截面面積是 dn100 的 16 倍，單組線圈無法生成均勻磁場，需采用 “環形多線圈勵磁結構”—— 沿管道圓周均勻布置 6-8 組勵磁線圈，每組線圈獨立控制電流（0.5-0.9A），通過同步勵磁算法確保管道截面磁場均勻度≥90%（中小管徑通常為 80%），避免因磁場不均導致的局部流速測量偏差，尤其適配中大型管道 “流速分布易受擾動” 的特點。
2. 電極布局設計：中小管徑多采用 2 組電極，而 dn400 需 4-6 組電極沿 “圓周 + 軸線” 雙層布局（圓周方向每 60°-90°1 組，軸線方向分 2 層），形成立體信號采集網絡。例如，上游 90° 彎頭導致流體偏流（一側流速 5.5m/s、另一側 6.5m/s）時，多電極可通過加權平均計算真實流速，誤差較 2 組電極降低 50%-60%，確保精度穩定在 ±0.5% 以內。
3. 流量范圍適配：中大型管道流量波動通常較大（如早高峰市政供水流量是平峰的 1.5 倍），該流量計流速測量范圍擴展至 0.3-12m/s（常規中小管徑為 0.5-10m/s），對應每小時流量范圍約 127-5089m³，既能覆蓋管道檢修時的低流量輸送（如每小時 127m³），又能應對高峰大流量沖擊，避免頻繁超量程導致的精度漂移。

二、管道流量計 dn400（電磁式）的核心結構特性

（一）殼體與襯里：承載與流體適配的雙重保障

1. 殼體結構與材質：dn400 電磁流量計單臺凈重約 800-1200kg，殼體需具備高強度承載能力，采用 Q345 碳鋼或 304 不銹鋼整體焊接成型，壁厚 16-20mm，耐壓等級達 1.6-2.5MPa（適配中大型管道 1.0-1.6MPa 的工作壓力）。殼體兩端采用標準 dn400 法蘭（如 PN1.6MPa），法蘭密封面為凹凸面，確保與管道法蘭對接密封性，避免大流量下流體泄漏。殼體外部焊接加強筋（間距 300-450mm），可將溫度或壓力導致的變形量控制在 0.1mm 以內，防止電極與磁場位置偏移。
2. 襯里選型與工藝（按流體場景細分）：
   • 氯丁橡膠襯里：適配市政污水、工業循環水等含泥沙流體（泥沙含量≤50mg/L），耐磨性能是天然橡膠的 1.5 倍，厚度 7-9mm，采用整體硫化工藝與殼體緊密貼合（粘接強度≥5MPa），使用壽命達 5-7 年，可承受泥沙長期沖刷；
   • 聚四氟乙烯（PTFE）襯里：適配化工弱腐蝕流體（如稀鹽酸、檸檬酸溶液），耐溫 - 20-180℃、耐酸堿范圍 pH=1-14，厚度 5-7mm，通過模壓成型后粘接，表面光滑度≤0.8μm，減少流體阻力與結垢，適配化工連續生產需求；
   • 天然橡膠襯里：適配中性清水（如大型供暖回水），成本低、耐溫 - 20-80℃，厚度 7-9mm，適合無腐蝕、低含雜場景，性價比優勢顯著。

（二）電極與信號處理：精準計量的關鍵

1. 電極材質與布局：電極采用 316L 不銹鋼（中性、弱腐蝕流體）或哈氏合金 C276（強腐蝕流體，如含氯溶劑），單組電極長度 30-45mm（確保與流體充分接觸），頭部經拋光處理（粗糙度≤0.4μm），減少雜質附著。針對 dn400 管道流態特點，電極采用 “圓周多層布局”：圓周方向每 60°1 組（共 6 組），覆蓋全圓周流速；軸線方向分進口、中部、出口 3 層，捕捉沿管道長度的流速變化，通過加權算法消除偏流誤差，精度較傳統布局提升 30%。
2. 信號處理系統（抗干擾設計）：中大型管道場景中，傳感器與轉換器間距常達 20-50m，且周邊存在泵組、變頻器等干擾源，信號處理需優化：
   • 低噪聲放大：電極輸出的微弱電動勢（幾十微伏）經前置放大器（信噪比≥40dB）放大至伏級，減少導電率波動干擾；
   • 屏蔽傳輸：信號電纜采用雙層屏蔽雙絞線（銅網 + 鋁箔，屏蔽率≥95%），屏蔽層單端在轉換器端接地，長度≤50m 時直接傳輸，超 50m 需加信號放大器（放大倍數 10-20 倍），確保信號衰減≤1%；
   • 專用算法：轉換器內置 “中大型管道流速分布算法”，根據 dn400 管道常見的 “拋物線型流速分布”，對不同位置電極信號賦予權重（中心高、近壁低），進一步降低流態不均導致的誤差。

（三）支撐與吊裝：安裝便利性設計

dn400 電磁流量計重量較大，需配套專用支撐與吊裝結構：

1. 底部支撐：殼體底部焊接 2-4 個可調節支撐腳（材質與殼體一致），高度 100-180mm，可通過墊片微調水平，確保傳感器與管道同心（偏差≤0.5mm），適配地面管架或地下管廊安裝；
2. 頂部吊裝：殼體頂部焊接 2 個吊裝耳（承重≥2 噸），便于吊車吊裝（選用≥2 噸吊車），吊裝耳位置對稱（偏差≤10mm），確保吊裝平穩，避免法蘭對接傾斜。

三、影響管道流量計 dn400（電磁式）測量精度的關鍵因素

（一）管道內流態與直管段

中大型管徑流態恢復慢，上游擾動源對精度影響顯著：

1. 90° 彎頭 / 三通影響：上游 10 倍管徑（4000mm）內有 90° 彎頭，流體會形成偏流（流速差 20%-25%），2 組電極誤差達 7%-9%，4 組電極仍有 2%-4% 偏差；若上游僅 5 倍管徑（2000mm）有彎頭，偏差增至 10%-13%，需延長上游直管段至 15 倍管徑（6000mm），或安裝 dn400 專用流態調整器（蜂窩式，長度≥1000mm），確保流速分布偏差≤5%；
2. 泵組 / 閥門影響：上游離心泵出口的流速脈動（波動幅度 8%-12%）會導致測量值波動超 7%，需在泵后安裝穩壓罐或延長直管段至 25 倍管徑（10000mm）；蝶閥開度 < 60% 時產生湍流，誤差超 12%，需調至≥70% 開度。

（二）流體特性（導電率、含雜量、腐蝕）

1. 導電率不足或波動：僅適用于導電率≥5μS/cm 的流體，若導電率 < 5μS/cm（如高純度溶劑），誤差超 25%，需添加電解質提升至 10μS/cm 以上；導電率不均（如混入低導電率流體）會導致多電極信號差異超 15%，需通過工藝混合均勻；
2. 固體雜質磨損：雜質濃度 > 50mg/L（如污水含泥沙）時，高速雜質會沖刷電極與襯里：電極磨損（316L 出現 0.1mm 劃痕）導致信號衰減，誤差增 3%-5%；襯里磨損 1mm 使內徑增大 2mm，誤差約 0.8%（流量與內徑平方成正比），需上游安裝過濾精度≤0.1mm 的過濾器，每月檢查；
3. 腐蝕影響：弱腐蝕流體（pH=3-5）會腐蝕 304 電極，導致點蝕，信號強度降 20%-30%，誤差增 5%-8%，需選用 316L 或哈氏合金電極，搭配 PTFE 襯里。

（三）管道變形與溫度壓力

1. 管道變形：碳鋼管道超壓 10%（如 1.6MPa→1.76MPa）時，內徑增 0.1-0.12mm，誤差增 0.12%-0.15%；溫度變 25℃（如冬季收縮）時，球墨鑄鐵管內徑變 0.3-0.6mm，誤差增 0.3%-0.7%，需在轉換器輸入熱膨脹系數（碳鋼 1.2×10??/℃）實時修正；
2. 溫度對襯里的影響：橡膠襯里超 80℃軟化，電極間距縮小，誤差增 2%-3%；PTFE 襯里溫差超 50℃/h 產生熱應力，導致剝離，誤差增 3%-5%，需控制溫度變化速率；
3. 壓力波動：泵組啟停導致壓力驟變，雖對液體密度影響小（0.04%/0.1MPa），但可能引發法蘭泄漏，需每半年換密封墊片。

四、管道流量計 dn400（電磁式）的規范安裝要求

（一）安裝位置選擇

1. 避開擾動與極端區域：水平安裝時，管道坡度≤0.05%，傳感器避開管道最高點（防氣泡）與最低點（防沉淀），電極水平布置（±30°）；垂直安裝時，流體從下往上流動；遠離強干擾源（泵組、高壓電纜）≥5m，無法避開則加金屬屏蔽罩（厚≥2mm）；
2. 直管段標準：無擾動源時上游≥10 倍管徑（4000mm）、下游≥5 倍（2000mm）；有彎頭 / 三通時上游≥15 倍（6000mm）、下游≥10 倍（4000mm）；有泵組時上游≥25 倍（10000mm）、下游≥10 倍（4000mm）；空間有限則裝流態調整器。

（二）吊裝與法蘭對接

1. 吊裝規范：用≥2 噸吊車，專用吊索連接吊裝耳，保持傾斜≤1°，避免碰撞法蘭；
2. 法蘭對接：法蘭同心偏差≤0.5mm，密封面用中性清洗劑清潔，墊片適配襯里（氯丁橡膠襯里配氯丁墊片，PTFE 配石墨墊片），厚度 8-10mm；螺栓對角分步緊固（M24-M30，8.8 級碳鋼），扭矩從 50% 逐步增至 240-300N?m，避免偏斜。

（三）接地與接線

1. 獨立接地：接地電阻≤10Ω（防爆≤4Ω），2 根≥50mm² 銅棒接地極（長≥2.5m，埋深≥1.5m），間距≥10m；非金屬管道需裝 316L 接地環，形成導電回路；
2. 接線規范：信號電纜用雙層屏蔽雙絞線（≥1.5mm²），屏蔽層單端接地，長度≤50m；動力電纜與信號電纜間距≥500mm，禁止平行，交叉垂直；接線盒裝干燥通風處。

（四）管道預處理與參數設置

1. 管道清洗：高壓水槍（≥6MPa）沖除焊渣、鐵銹，油污用中性清洗劑浸泡 24 小時后沖洗；含磁性物質時上游裝磁性過濾器（≤0.5mm）；
2. 參數設置：輸入管道內徑（如 380mm）、導電率、電極數量、儀表常數；含雜 / 腐蝕流體開啟補償功能；貿易結算開啟數據存儲（存 12 個月）。

五、管道流量計 dn400（電磁式）的日常維護與校準

（一）日常維護要點

1. 襯里與電極檢查：每季度用工業內窺鏡（長≥10m）檢查，結垢超 1mm 用檸檬酸清洗，襯里鼓包超 8mm 更換；每半年測電極阻抗（正常 5-15kΩ），超 20kΩ 需清洗或更換；
2. 法蘭與支撐檢查：每月查法蘭泄漏（肥皂水檢測），每半年緊固支撐螺栓；
3. 轉換器與信號：每日查顯示屏，每季度測勵磁線圈電阻（80-200Ω），每月備份數據。

（二）校準要求與方法

1. 校準周期：貿易結算每 1-2 年第三方檢定（JJG 1033-2007）；內部計量每 2-3 年；高含雜 / 腐蝕場景每 6-12 個月；
2. 校準方法：優先在線比對（并聯 0.2 級標準超聲流量計，運行 48 小時，偏差≤±0.5% 合格）；離線校準需停機拆送計量機構，用標準體積管檢測；
3. 記錄管理：保存校準日期、人員、數據等，檔案存≥5 年。

綜上，管道流量計 dn400（電磁式）的精準應用需結合中大型管道特性，通過優化結構、抗干擾設計與規范運維，應對流態不均、流體復雜等挑戰。其無壓損、高精度的優勢，既能保障市政供排水的民生需求，又能支撐工業生產的能耗管控，是現代中大型管道流體計量體系中不可或缺的關鍵裝備。
